PRZEPŁYWOMIERZE, POMIARY PRZEPŁYWU CIECZY

Przepływomierze ultradźwiękowe, radarowe i elektromagnetyczne
.......................

POMIARY PRZEPŁYWU

Od kilkunastu lat nasza firma DI-BOX oferuje kompleksowe rozwiązania, dotyczące opomiarowania przepływu cieczy i ścieków. Oprócz dostaw sprawdzonych i uznanych na rynku przepływomierzy i liczników ścieków, świadczymy również usługi uzupełniające: przedinwestycyjne konsultacje techniczne na obiektach, przygotowywanie projektów technicznych związanych z instalacją przepływomierzy, montaże, uruchomienia i kalibracje, protokolarne przekazania przepływomierzy do użytkowania, a także dalsze nadzory oraz okresowe kampanie pomiarowe przepływu. Nasze wieloletnie doświadczenie oraz tysiące wdrożonych aplikacji, z wykorzystaniem przepływomierzy, są niewątpliwym atutem naszej firmy. Serdecznie zapraszamy do zapoznania się z naszą ofertą, składania zapytań ofertowych i dalszej współpracy!

*** WARUNKI GRAWITACYJNE

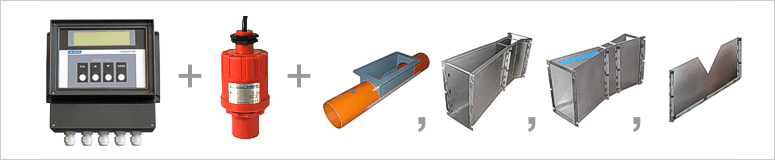

PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY FLOWBOX

Przepływomierz ultradźwiękowy FLOWBOX dedykowany jest do warunków grawitacyjnych i pracuje zgodnie z wytycznymi normy ISO lub katalogu UNIKLAR-77, w oparciu o metodę piętrzeniową. Jest to jedna z najbardziej sprawdzonych i powszechnie stosowanych metod pomiaru przepływu cieczy i ścieków. Corocznie kilkaset nowych lokalizacji i obiektów jest wyposażanych w przepływomierze FLOWBOX naszej produkcji, które w doskonałej większości z powodzeniem realizują założone funkcje pomiarowe. Kliknij i zobacz więcej na temat przepływomierza ultradźwiękowego FLOWBOX.

Przepływomierz FLOWBOX realizuje pomiar przepływu w oparciu o jeden ze znormalizowanych elementów pietrzących. Najbardziej popularne to:

  1. Koryto pomiarowe Palmer-Bowlus'a (ISO 4359)
  2. Koryto pomiarowe Venturi'ego (UNIKLAR-77)
  3. Koryto pomiarowe Parshalla (ISO 9826)
  4. Przelew mierniczy (ISO 1438)

przepływomierz cieczy FLOWBOX

*** WARUNKI GRAWITACYJNE

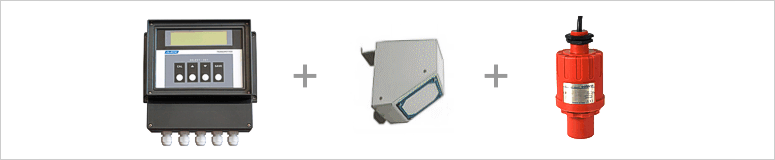

PRZEPŁYWOMIERZ RADAROWY R-BOX

Przepływomierz radarowy R-BOX służy do bezkontaktowego pomiaru przepływu cieczy w kanałach grawitacyjnych o znacznych rozmiarach i natężeniach przepływu chwilowego. W tych warunkach jest ciekawą alternatywą dla piętrzeniowych metod pomiaru przepływu z wykorzystaniem przepływomierzy ultradźwiękowych. Kliknij i zobacz więcej na temat przepływomierza radarowego R-BOX.

przepływomierz cieczy R-BOX

*** WARUNKI CIŚNIENIOWE

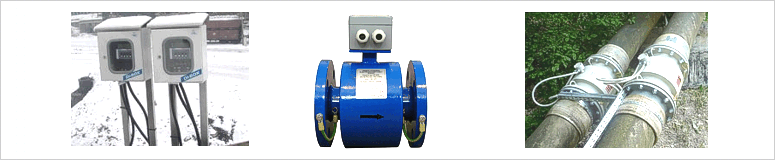

PRZEPŁYWOMIERZ ELEKTROMAGNETYCZNY

Przepływomierz elektromagnetyczny służy do pomiarów przepływu cieczy w instalacjach ciśnieniowych. Mierzy on, z zadaną dokładnością, przepływ cieczy prądoprzewodzących, o prędkości liniowej od 0,1m/s do 10m/s w wykonaniu standardowym. Urządzenie nie powoduje spadku ciśnienia i nie posiada części ruchomych. Oferujemy pełen zakres średnic oraz różne warianty wykonań. Kliknij i zobacz więcej na temat przepływomierza elektromagnetycznego.

przepływomierz elektromagnetyczny

*** TEORIA POMIARU PRZEPŁYWU

TEORIA POMIARÓW PRZEPŁYWU CIECZY

Zgodnie z aktualnie obowiązującymi przepisami każdy obiekt gospodarki wodno-ściekowej zobligowany jest do rozliczania się z ilości odprowadzanych ścieków. Problematyka tego typu rozliczeń i związanych z nimi układami pomiarowymi wymieniana jest w kilku obowiązujących aktach prawnych - m.in.: w ustawach, np: "Prawo wodne", "Prawo ochrony środowiska", Rozporządzeniach Rady Ministrów oraz innych. Współcześnie znanych jest wiele metod dokonywania pomiarów przepływu cieczy na obiektach gospodarki wod-kan. W zależności od aplikacji i lokalnych uwarunkowań pomiar przepływu odbywać może się w warunkach grawitacyjnych lub ciśnieniowych m.in. za pomocą przepływomierzy ultradźwiękowych, radarowych lub elektromagnetycznych.

*** PODSTAWA PRAWNA

PODSTAWA PRAWNA

Urządzenia (przepływomierze) do pomiaru ilości odprowadzanych ścieków nie podlegają w Polsce prawnej kontroli metrologicznej. Zagadnienia prawnej kontroli metrologicznej przyrządów pomiarowych regulują: ustawa z dnia 11 maja 2001 r. - Prawo o miarach (Dz. U. z 2004 r. Nr 243, poz. 2441 z późn. zm.) oraz wydane na jej podstawie rozporządzenie Ministra Gospodarki z dnia 7 stycznia 2008 r. w sprawie prawnej kontroli metrologicznej przyrządów pomiarowych (Dz. U. Nr 5. poz. 29 oraz z 2010 r. Nr 110, poz. 728) i rozporządzenie Ministra Gospodarki z dnia 27 grudnia 2007 r. w sprawie rodzajów przyrządów pomiarowych podlegających prawnej kontroli metrologicznej oraz zakresu tej kontroli (Dz. U. z 2008 r. Nr 3, poz. 13, z 2010 r. Nr 110, poz. 727 oraz z 2013 r., poz. 630). Prawnej kontroli metrologicznej tzn. zatwierdzeniu typu i legalizacji podlegają przyrządy pomiarowe, które mogą być stosowane w zakresie określonym w art. 8 ust. 1 ustawy oraz są wyszczególnione w rozporządzeniu Ministra Gospodarki z dnia 27 grudnia 2007 r. w sprawie rodzajów przyrządów pomiarowych podlegających prawnej kontroli metrologicznej oraz za kresu tej kontroli. Przyrządy i układy do pomiaru ilości odprowadzanych ścieków (takie jak przepływomierz) nie są ujęte w ww. rozporządzeniu, a więc nie podlegają prawnej kontroli metrologicznej - urządzeń tych nie dotyczy obowiązek zatwierdzenia typu oraz legalizacji.

********* Aktualizacja 24.01.2020

W roku 2019 toczył się proces legislacyjny poświęcony wprowadzeniu zmian do ustawy z dnia 20 lipca 2017 r. – Prawo wodne (Dz. U. z 2018 r. poz. 2268, z późn. zm.). W wyniku tego procesu, w dniu 8 listopada 2019 r. ogłoszona została ustawa z dnia 11 września 2019 r. o zmianie ustawy - Prawo wodne oraz niektórych innych ustaw (Dz. U. poz. 2170), która weszła w życie w dniu 23 listopada br. Ustawa ta zmieniła brzmienie art. 552 ust. 1 oraz uchyliła art. 303 ust. 3 ww. ustawy - Prawo wodne, a w konsekwencji zniosła obowiązek stosowania od 1 stycznia 2021 r. przyrządów pomiarowych, umożliwiających pomiar ilości pobranej wody oraz ilości ścieków wprowadzonych do wód lub do ziemi, podlegających prawnej kontroli metrologicznej w rozumieniu przepisów ustawy z dnia 11 maja 2001 r. - Prawo o miarach. W związku z powyższym, mając na uwadze aktualny stan prawny, w którym przyrządy pomiarowe do pomiaru ilości pobranych wód powierzchniowych lub podziemnych oraz ilości i temperatury ścieków wprowadzanych do wód lub do ziemi, nie podlegają prawnej kontroli metrologicznej, obecnie nie są prowadzone prace legislacyjne zmierzające do wydania aktów prawnych, które miałyby objąć obowiązkiem prawnej kontroli metrologicznej przepływomierze stosowane do pomiaru ilości pobranej wody oraz ilości ścieków wprowadzonych do wód lub do ziemi.

Na podstawie informacji z Głównego Urzędu Miar

********* z naszej oferty

PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY FLOWBOX - opcje dodatkowe

Do standardowych wykonań naszych przepływomierzy FLOWBOX polecamy szerego opcji dodatkowych, ułatwiających montaż, dalszą obsługę, jak również podnoszących wiarygodność pomiaru, a także umożliwiających np. dalszą analizę i obróbke danych pomiarowych. Z najbardziej popularnych polecamy rejestrator danych...

Przepływomierz FLOWBOX i opcje dodatkowe
Funkcje dodatkowe przepływomierza FLOWBOX
********* pobierz

MATERIAŁY W FORMACIE .dwg DLA PROJEKTANTÓW

Projektantów, którzy w swoich opracowaniach chcieliby wykorzystać gotowe rysunki w formacie .dwg, dotyczące opomiarowania przepływu ścieków w warunkach grawitacyjnych, przy użyciu przepływomierza FLOWBOX oraz korty pomiarowych Palmer-Bowlus'a ZPB prosimy o kontakt e-mailowy...

rysunki DWG dla projektantow
Przepływomierz - rysunki techniczne
********* nasza aplikacja

OPTYMALIZACJA OPŁAT ZA ŚCIEKI

Zakładom produkcyjnym, rozliczającym się za odprowadzane ścieki ryczałtowo lub na podstawie ilości wody pobranej, polecamy nasz licznik ścieków FLOWBOX, którego użycie może przynieść realne korzyści finansowe. Związne to jest z częstymi rozbieżnościami pomiędzy...

Optymalizacja kosztów ścieków
Zmniejszenie opłata za ścieki
********* z naszej oferty

KAMPANIE POMIAROWE PRZEPŁYWU

Nasza firma przeprowadza okresowe kampanie pomiarowe przepływu cieczy i ścieków. Pomiarów dokonujemy przy użyciu różnego rodzaju przepływomierzy, wybór rozwiązania determinują zazwyczaj lokalne uwarunkowania. Popularnym rozwiązaniem, które często stosujemy jest przepływomierz ultradźwiękowy FLOWBOX, pracujący w oparciu o koryta pomiarowe Palmer-Bowlus'a ZPB...

Kampanie pomiarowe przepływu
sesje pomiarowe przepływu
********* z naszej oferty

TRANSMISJA DANYCH Z PRZEPŁYWOMIERZY NA ODLEGŁOŚĆ

Nasze przepywomierze FLOWBOX można, na życzenie, wyposażyć w moduł bezprzewodowej transmisji danych na odległość. Rozwiązanie to znakomicie sprawdza się w aplikacjach rozproszonych lub w terenach trudnodostępnych, bądź wymagających albo to stałej kontroli lub ew. tylko powiadomienia o sytuacjach kryzysowych (informacja sms-em). Aktualnie realizujemy dwa rozwiązania...

Transmisja danych z aparatury DI-BOX
Transmisja danych DI-BOX
********* z naszej oferty

PRZEPŁYWOMIERZ FLOWBOXaku

Dla lokalizacji, w których koniecznej jest opomiarowanie ilości ścieków, a nie jest możliwe dostarczenie zasilania sieciowego 230V, proponujemy bateryjny przepływomierz FLOWBOXbat, opcjonalnie wspomagany ogniwem fotowoltaicznym. Zestaw umożliwia pracę nawet do 6 miesięcy w temperaturze +20 °C, a z ogniwem fotowoltaicznym jest...

przepływomierz FLOWBOXaku
przepływomierz z autonomicznym zasilaniem
********* z naszej oferty

PRZEPŁYWOMIERZ FLOWBOXplus

W naszej ofercie pojawił się dwutorowy przepływomierz ultradźwiękowy w wersji FLOWBOXplus, pracujący w oparciu o koryta pomiarowe lub przelewy miernicze, umożliwiający dodatkowy jakościowy pomiar parametru cieczy (pH, tlen, redox, konduktywność) przepływającej przez koryto pomiarowe...

Przepływomierz FLOWBOXplus
Dwuparametrowy przepływomierz
********* z naszej oferty

USŁUGI KONSULTACYNE, SERWISOWE

W uzupełnieniu naszej oferty, na terenie całego kraju prowadzimy liczne działania serwisowe, montażowe oraz nadzorcze związane z oferowanymi przez nas przepływomierzami i układami pomiarowymi przepływu. Szczegółowy zakres realizowanych działań opisujemy na stronie www. Zapraszamy do współpracy z naszym serwisem DI-BOX....

usługi serwisowe DI-BOX
serwis DI-BOX
********* nasza aplikacja

POMIARY PRZEPŁYWU CIECZY NIOSĄCEJ PIANĘ

Zazwyczaj pomiar przepływu cieczy, która niesie ze sobą znaczne ilości piany, jest problematyczny, ze względu na zakłócenia pracy czujnika ultradźwiękowego. Informujemy jednak, że w naszej ofercie pojawiły się koryta pomiarowe Palmer-Bowlusa (pot. zwężki pomiarowe ZPB) z bocznym kominem pomiarowym...

Zwężka Palmer-Bowlus'a do cieczy spienionej
koryta Palmer-Bowlus'a z kominem bocznym
********* nasza aplikacja

OPOMIAROWANIE NIEWIELKICH PRZEPŁYWÓW

Do pomiarów niewielkich lub zmiennych przepływów ścieków zanieczyszczonych w kanalizacji grawitacyjnej proponujemy: do opomiarowania ścieków w kanałach o przekroju kołowym - koryto Palmer-Bowlus'a ZPB 100 lub ZPB 160 oraz przepływomierz FLOWBOX, do opomiarowania ścieków w kanałach o przekroju prostokątnym - koryto Parshalla P1...

Opomiarowanie małych przepływów
Przepływomierz FLOWBOX i małe przepływy
********* z naszej oferty

POMIARY NATĘŻENIA PRZEPŁYWU Z NONIUSZEM

W pewnych aplikacjach nie jest wymagany ciąłgy pomiar natężenia przepływu chwilowego i sumarycznego cieczy, a jedynie możliwość okresowego, szacunkowego, określenia natężenia przepływu chwilowego. W takich sytuacjach polecamy koryta pomiarowe Palmer-Bowlusa (pot. zwężki pomiarowe ZPB) wraz z noniuszem pomiarowym, umożliwiającym obsłudze wzrokowe określenie...

Wizualne pomiary przepływu
przepływomierz z autonomicznym zasilaniem
********* zobacz

PEŁNA OFERTA di-box.com.pl

Zachęcamy do zapoznania się z pełną ofertą naszej firmy. Oprócz pomiarów przepływu cieczy zajmujemy się również pomiarami fizykochemicznymi cieczy. Nasze aplikacje znajdują zastosowanie głównie w gospodarce wod-kan. Z naszej szerokiej oferty polecamy Państwu w szczególności: pH-metry, tlenomierze, konduktometry, pomiary redox, gęstościomierze, mętnościomierze przemysłowe i inne...
